NVIDIA CONNECTX-7
InfiniBand 網絡計算網卡
利用網絡計算來加速數據驅動的科學計算
作為 NVIDIA? Quantum-2 InfiniBand 平臺的關鍵組件，NVIDIA ConnectX?-7 智能網卡 （HCA）具備出色的網絡性能，能夠應對全球極具挑戰性的問題。ConnectX-7 InfiniBand 網卡支持超低延遲、400 Gb/s 吞吐量和創新的 NVIDIA 網絡計算引擎，能夠?yàn)楦咝阅?計算（HPC）、人工智能（AI）和超大規模云數據中心提供所需的加速能力、可擴展性和 功能豐富的技術。
高性能計算和人工智能已將超級計算機作為主要數據處理引擎，廣泛用于商業用途， 助力科學研究、科學發現和產品開發。這些系統能夠執行復雜的模擬，并開啟由軟件 編寫軟件的 AI 新時代。NVIDIA InfiniBand 網絡是這些平臺的引擎，可提供突破性的 表現。
ConnectX-7 的智能網絡計算加速引擎包括集合加速、MPI Tag Matching 和 MPI_Alltoall 引擎。這些性能優勢以及前后向兼容性的標準保證，能夠確保計算和數據密集型應用 程序的出色性能和可擴展性，幫助用戶保護其數據中心投資。

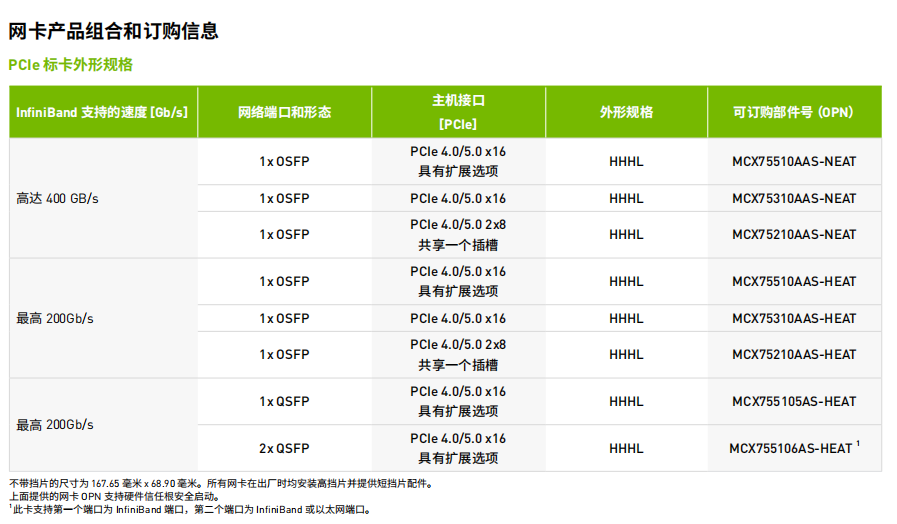

產品組合

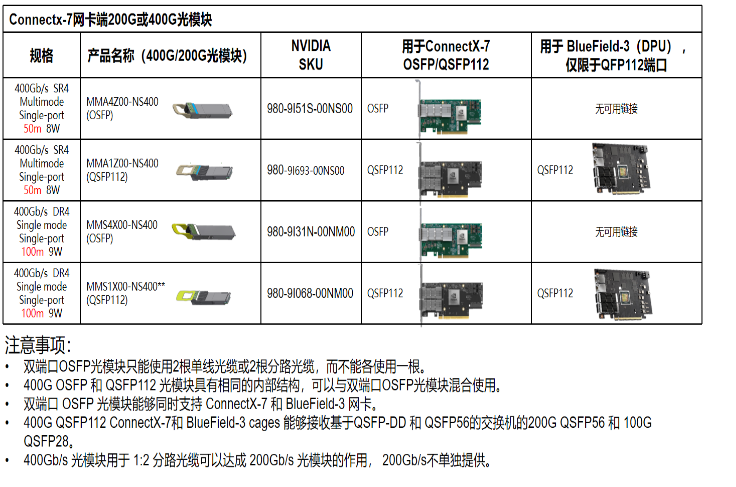

> 單端口或雙端口，每端口 400Gb/s 或 200Gb/s，端口采用 OSFP 連接器
> 雙端口 200Gb/s，采用 QSFP 連接器
> PCIe 標卡半高半長（HHHL）外形規格，具有 NVIDIA Socket Direct? 選項

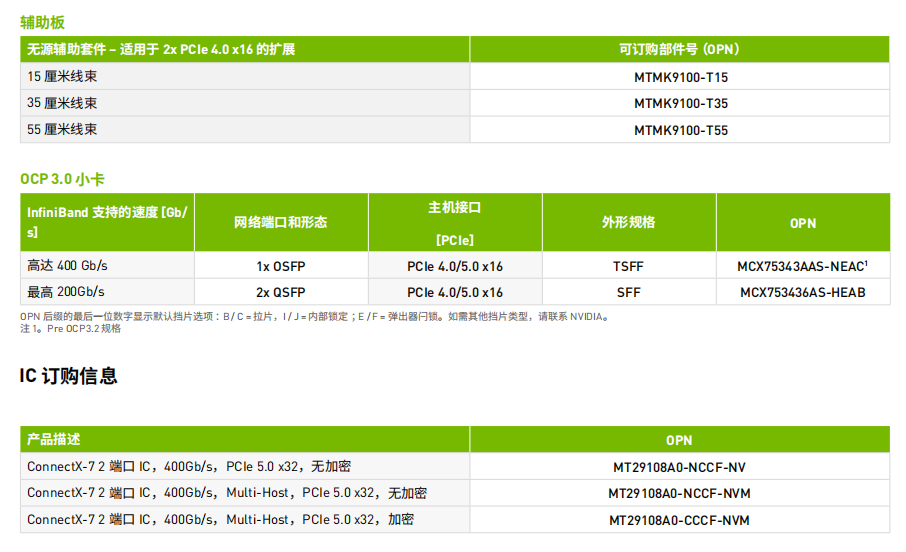

> 開放計算項目 3.0 （OCP3.0）全高小卡（TSFF）和小卡（SFF）
> 獨立 ConnectX-7 專用集成電路（ASIC），支持 PCIe 交換機功能
特性*
InfiniBand
> 符合 InfiniBand 行業協會（IBTA） 規范 1.5
> 多達四個端口 > 遠程直接內存訪問（RDMA）， 發送 / 接收語義
> 基于硬件的擁塞控制
> 原子操作
> 1600 萬個輸入 / 輸出（IO）通道
> 最大傳輸單位（MTU）支持 256B 到 4KB， 消息長度最大支持 2GB
> 8 個虛擬通道（VL） + VL15
增強型網絡
> 基于硬件的可靠傳輸
> 擴展的可靠連接（XRC）傳輸
> 動態連接傳輸（DCT）
> GPUDirect? RDMA
> GPUDirect Storage
> 亂序 RDMA 支持動態路由
> 增強型原子操作
> 高級內存映射支持，允許用戶模式注冊 和重新映射內存（UMR）
> 按需分頁（ODP），包括免注冊 RDMA 內存訪問
> 增強型擁塞控制
> Burst buffer offload
網絡計算
> 集合運算卸載
> 向量集合操作卸載
> MPI Tag Matching
> MPI_Alltoall 卸載
> Rendezvous
> 網絡內存 協議卸載
基于硬件的 IO 虛擬化
> 單根 IO 虛擬化（SR-IOV）
存儲卸載
> 塊級加密 ： XTS-AES 256/512 位密鑰
> 目標服務器的 NVMe over Fabrics （NVMe-oF）卸載
>線速 T10 數據完整性域（DIF）簽名移交 操作，用于入口和出口流量
> 存儲協議 ：SRP、iSER、NFS RDMA、 SMB Direct、NVMe-oF
HPC 計算軟件庫
> NVIDIA HPC-X? 和 UCX? 、UCC、 NCCL、
OpenMPI、MVAPICH、MPICH、
OpenSHMEM、PGAS 以及各種商用 軟件包
管理和控制
> NC-SI、MCTP over SMBus 和 MCTP over PCIe
> 用于監視和控制的 PLDM DSP0248
> 用于固件更新的 PLDM DSP0267
> 用于 Redfish Device Enablement 的 PLDM DSP0218
> 用于 FRU DSP0257 的 PLDM
> SPDM DSP0274
> 通用型 IO 引腳
> 串行外設接口（SPI）至閃存
> JTAG IEEE 1149.1 和 IEEE 1149.6
遠程啟動
> 通過 InfiniBand 遠程啟動
> 通過 iSCSI 遠程啟動
> 統一可擴展固件接口（UEFI）
> 預引導執行環境（PXE）
安全性
> 通過硬件信任根進行安全啟動
> 安全固件更新
> 閃存加密
高級時鐘和同步
> 高級 PTP
> IEEE 1588v2（任何尺寸）
> 線速硬件時間戳（UTC 格式）
> 可配置 PPS 輸入和 PPS 輸出
> 時間觸發的調度
> 基于 PTP 的流量整形（Packet pacing）
> 時間敏感網絡（TSN）
兼容性
PCI Express 接口
> 兼容 PCIe 5.0，32 通道
> 支持 PCIe x1、x2、x4、x8 和 x16 配置
> NVIDIA Multi-Host? 支持連接多達 8 個 主機
> PCIe Atomic
> 事務層數據包（TLP）處理提示（TPH）
> PCIe 交換機下行端口控制（DPC）
> 高級錯誤報告（AER）
> 用于對等安全通信的訪問控制服務 （ACS）
> 進程地址空間 ID （PASID）
> 地址翻譯服務（ATS）
> 支持 MSI/MSI-X 機制
> 支持 SR-IOV
操作系統 / 發行版 *
> 適用于主要操作系統的內置驅動程序 ：
> Linux ：RHEL、Ubuntu
> Windows > 虛擬化和容器
> VMware ESXi （SR-IOV）
> Kubernetes
> OpenFabrics 企業發行版（OFED）
> OpenFabrics Windows Distribution（WinOF-2）
